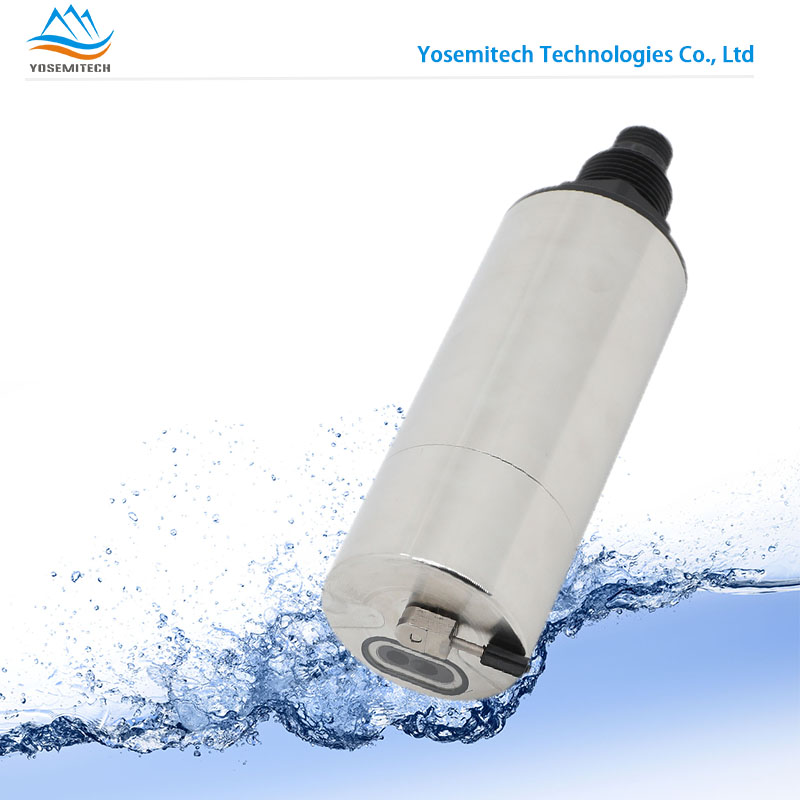

Y517-A UV254水中油传感器

水中油传感器简介

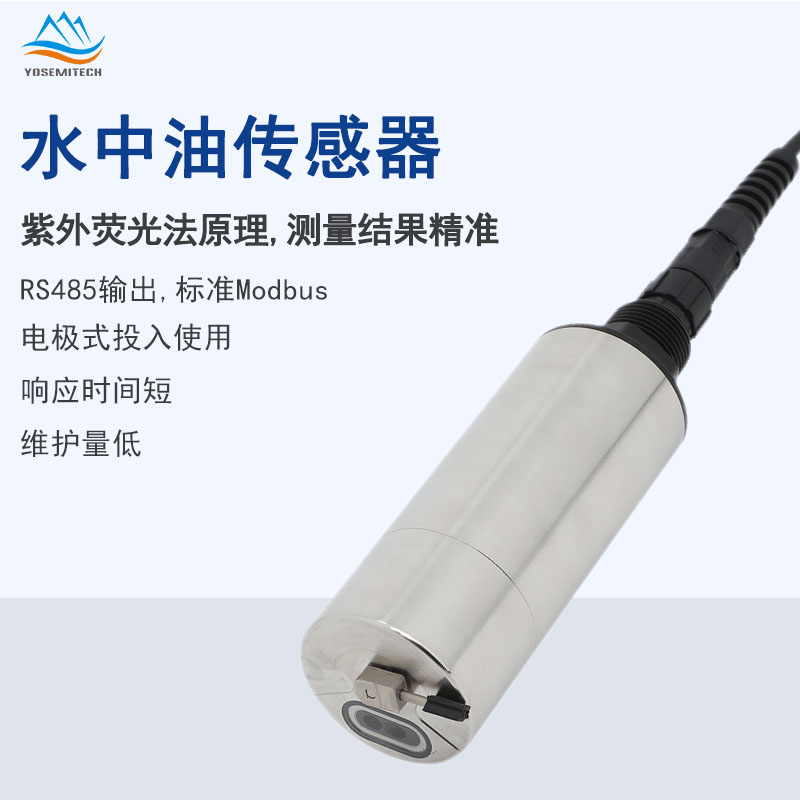

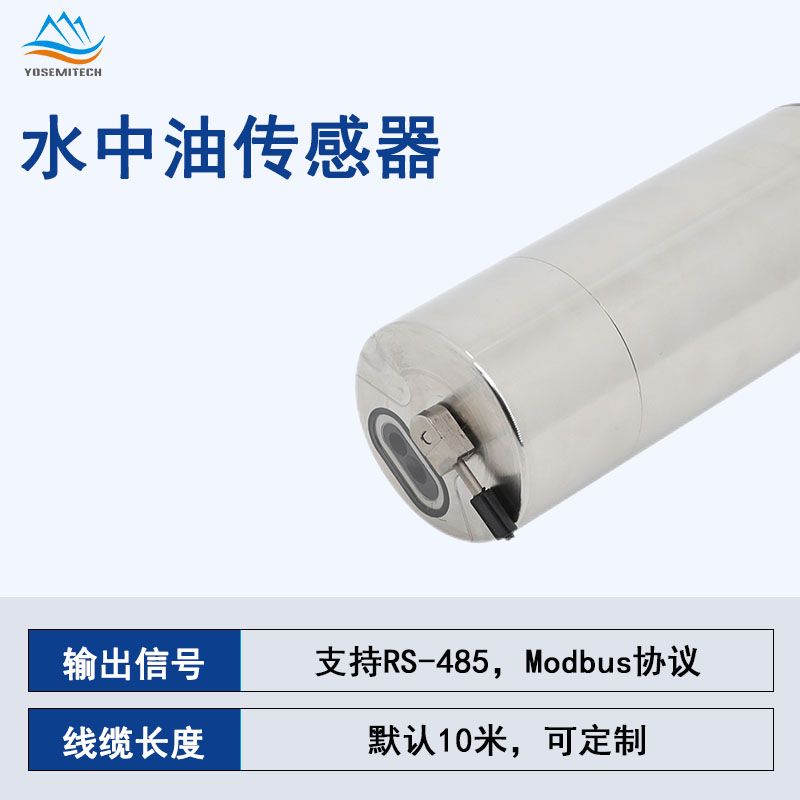

禹山Y517-A在线自清洁水中油传感器，采用紫外荧光法原理，相比常用的几种方法，荧光法更高效、快捷且重复性好、可在线实时监测。传感器自带清洁刷，可消除气泡、油品，减少沾污对测量的干扰，使维护周期更长，长期在线使用也能保持极佳的稳定性。可对水中油的污染起到监测和预警作用。

传感器特点：

1. 数字传感器，RS-485 输出，支持 MODBUS；

2. 带自动清洁刷，消除油污对测量的影响；

3. 采用独特的光学和滤光技术，消除环境光干扰；

4. 进口高精密UV LED光源、稳定性高、漂移小、寿命长；

5. 免维护，使用周期长，使用成本低。

水中油传感器参数

※以上技术参数均为实验室标液环境下数据；传感器寿命和维护校准频率与实际现场工况有关。※

苏州禹山传感科技有限公司

资料名称

Y517-A UV254水中油传感器.pdf

Y517-A使用视频.mp4

Y517-A校准视频（连接变送器）.mp4

Y517-A 水中油传感器校准步骤

1、所需器具及原材料

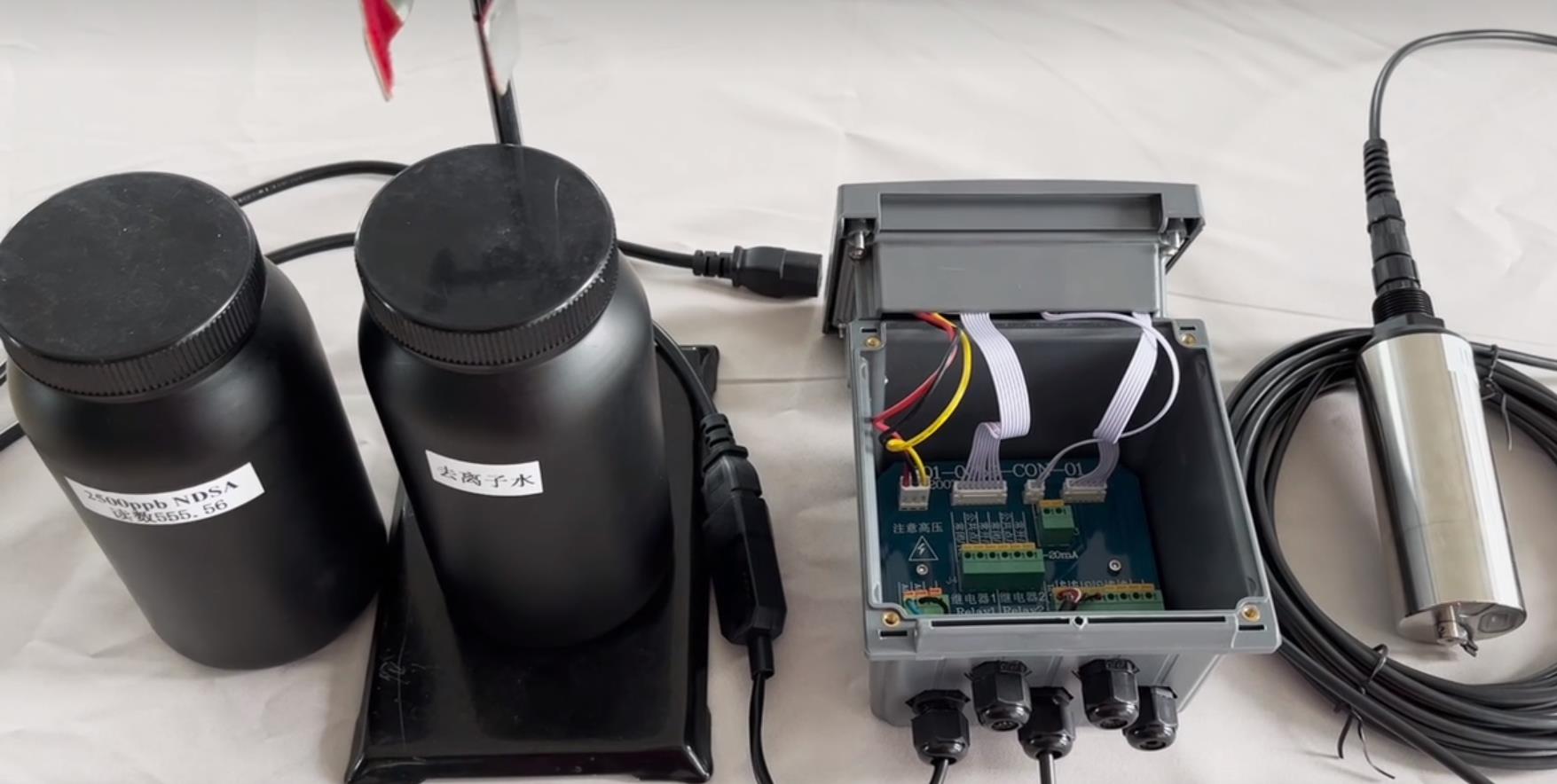

所需器具：Y610-B变送器1个（出厂时变送器的P1，P2，P3，P4插件已连接），1L黑色广口瓶2个，铁架台1个，十字螺丝刀1把，手套1付
原材料：2500ppb NDSA标液，蒸馏水或去离子水

禹山UV法水中油传感器校准有0点校准，1点校准和2点校准。0点校准在去离子水中完成，1点校准在2500ppb NDSA标液中完成，2点校准在去离子水和2500ppb NDSA标液中完成。
2、0点校准（改变B值）
第1步：在1L黑色广口瓶中放入适量的蒸馏水或去离子水，将传感器放入黑色广口瓶正中央，不能紧贴黑色广口瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与黑色广口瓶瓶底需要保持＞10cm的距离；
第2步：变送器与220V电源连接后自动开机，测量界面显示OIW，气压与温度的实时测量值。点击“Cal”键进入校准界面，点击“↓”键选择“0-point”，点击“Ent”键进入零点校准界面，开始零点校准，等待校准数值稳定后，点击“Ent”键确认，提示“Success!”则校准成功；
第3步：点击“Esc”键，退出校准界面，回到测量界面，显示OIW，气压和温度的实时测量值，检查OIW值是否接近0ppb，验证零点校准是否成功。
3、1点校准步骤（改变K值）
第1步：在1L黑色广口瓶中放入适量的2500ppb NDSA标液，将传感器放入黑色广口瓶正中央，不能紧贴黑色广口瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与黑色广口瓶瓶底需要保持＞10cm的距离；
第2步：变送器与220V电源连接后自动开机，测量界面显示OIW，气压与温度的实时测量值。点击“Cal”键进入校准界面，点击“↓”键选择“1-point”，点击“Ent”键进入一点校准界面，点击“↑”键或“↓”键修改校准值为555.6，点击“Ent”键开始一点校准，等待校准数值稳定后，点击“Ent”键确认，提示“Success!”则校准成功；
第3步：点击“Esc”键，退出校准界面，回到测量界面，显示OIW，气压和温度的实时测量值，检查OIW值是否接近555.6ppb，验证一点校准是否成功。
4、2点校准步骤（改变K值和B值）

第1步：在1L黑色广口瓶中放入适量的2500ppb NDSA标液，在另一个1L黑色广口瓶中放入适量的蒸馏水或去离子水。
第2步：将传感器放入装有蒸馏水或去离子水的黑色广口瓶正中央，不能紧贴黑色广口瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与黑色广口瓶瓶底需要保持＞10cm的距离；

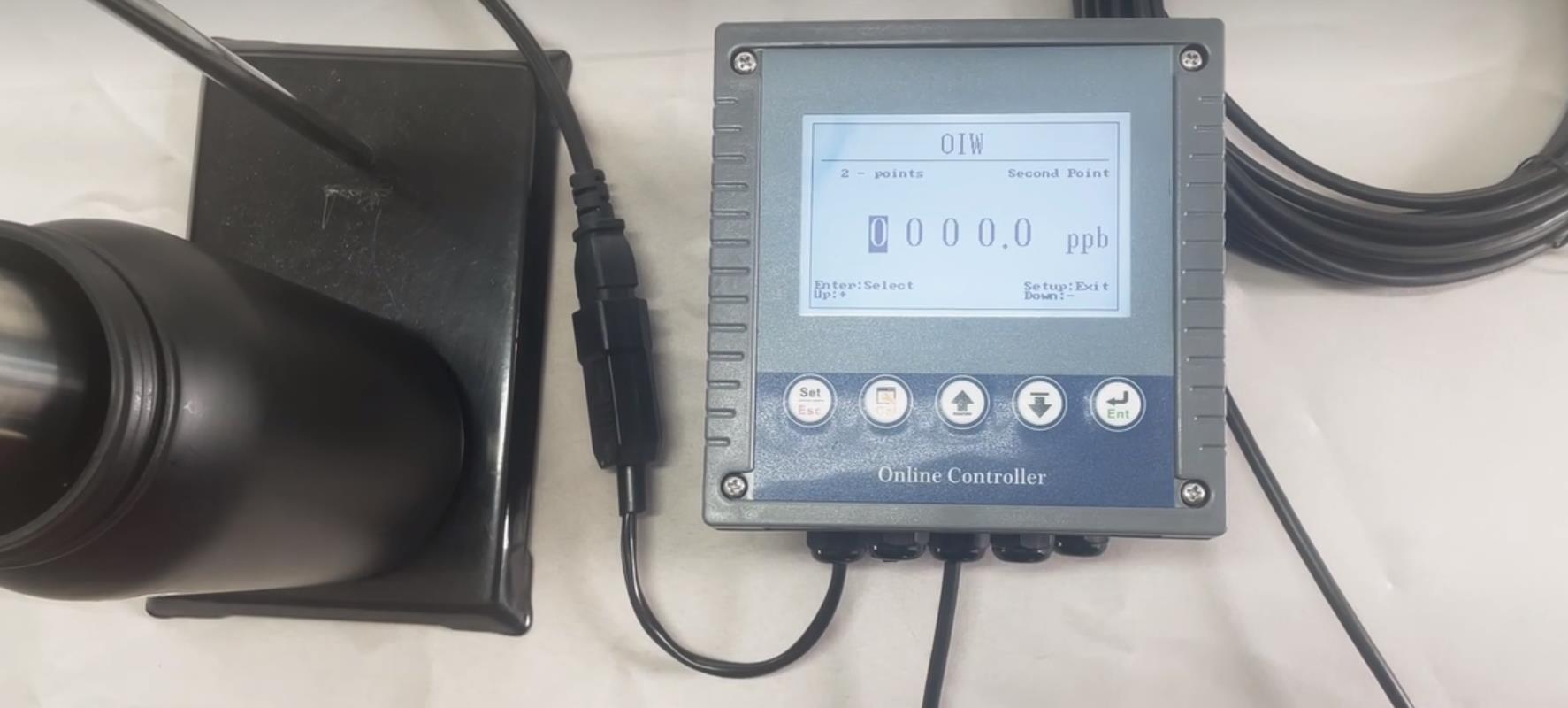

第3步：变送器与220V电源连接后自动开机，测量界面显示OIW，气压与温度的实时测量值。点击“Cal”键进入校准界面，点击“↓”键选择“2-point”，点击“Ent”键进入两点校准界面，点击“↑”键或“↓”键修改校准值为0，点击“Ent”键开始两点校准，等待校准数值稳定后，点击“Ent”键确认，点击“↑”键或“↓”键修改校准值为555.6，点击“Ent”键继续两点校准，将传感器擦干后按照步骤二放入2500ppb
NDSA标液中，等待校准数值稳定后，点击“Ent”键确认，提示“Success!”则校准成功；
第4步：点击“Esc”键，退出校准界面，回到测量界面，显示OIW，气压和温度的实时测量值，检查OIW值是否接近555.6ppb，用蒸馏水或去离子水将传感器清洗干净后擦干，按照步骤二放入蒸馏水或去离子水中，检查OIW值是否接近0ppb，验证两点校准是否成功。
