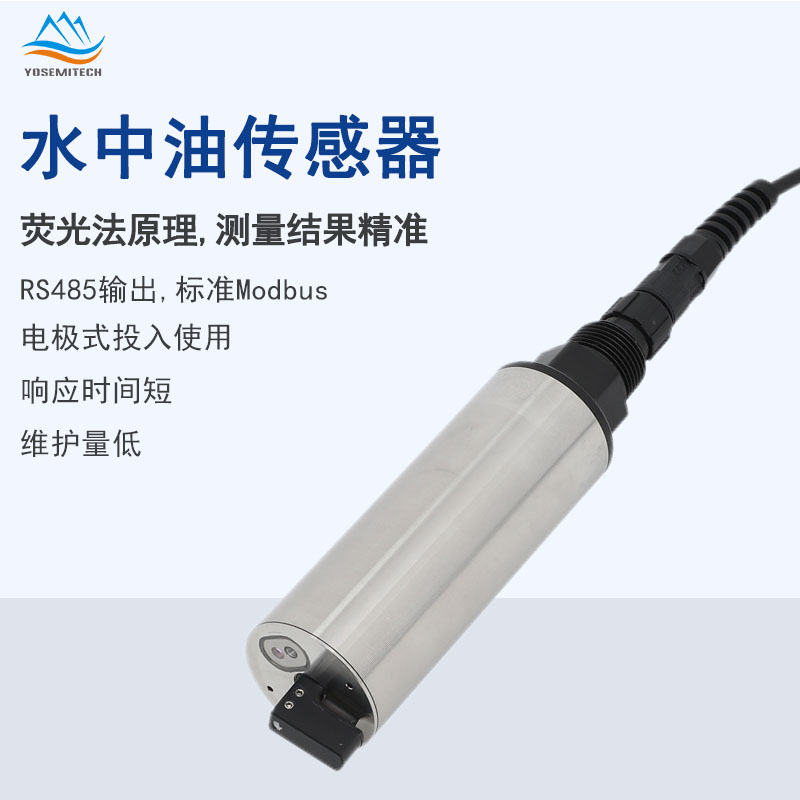

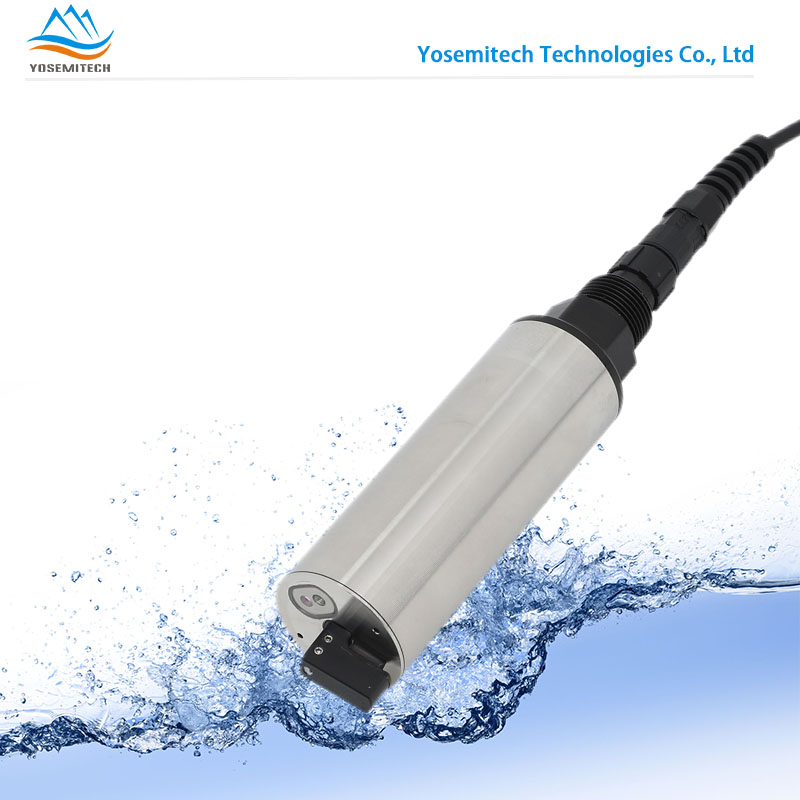

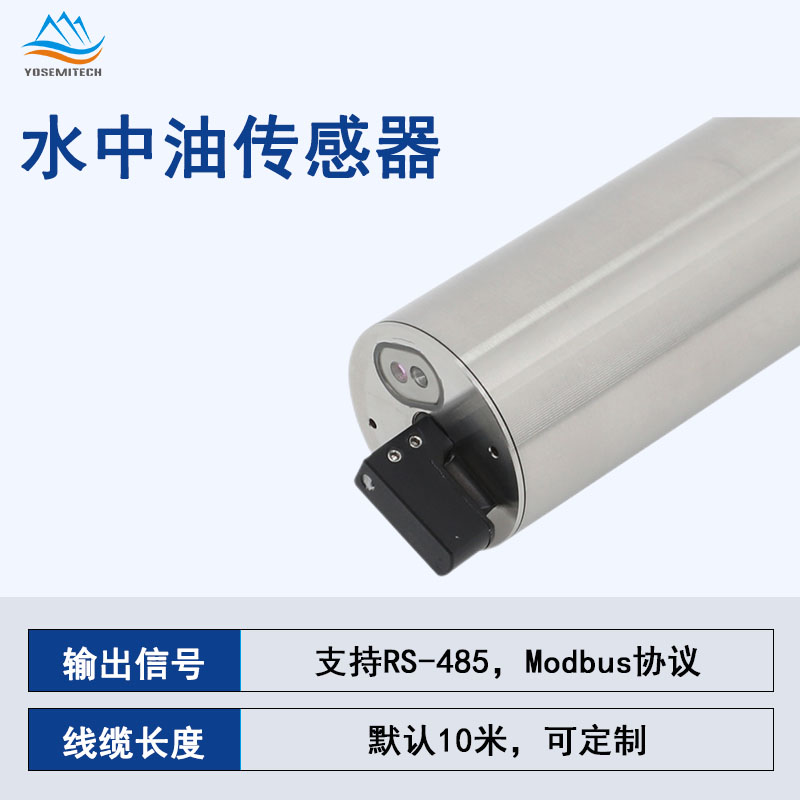

Y516-C自清洁水中油传感器

水中油传感器简介

禹山传感Y516-C型水中油传感器，采用紫外荧光分析法原理，相比常用的几种方法，荧光法更高效快捷重复性较好，并可在线实时监测。传感器具有更出色的重复性和稳定性，可检测溶解性和乳化性的油。
另外，Y516-C带自动清洁刷，可消除气泡、减少沾污对测量的影响，使维护周期更长，长期在线使用也能保持极佳的稳定性。禹山水中油传感器适用于油田监测、管道运输、石油化工、油类污染等多种水质测量场景。

传感器原理：

采用紫外荧光法监测水体中的含油量，根据石油及其中芳香烃化合物和含共轭双键化合物吸收紫外光后发射出的荧光强度定量分析水体中油的浓度。石油类中的芳香烃在紫外光激发下可产生荧光，根据荧光的强度计算出水中油的值。

水中油传感器参数

※以上技术参数均为实验室标液环境下数据；传感器寿命和维护校准频率与实际现场工况有关。※

苏州禹山传感科技有限公司

资料名称

Y516-C 荧光法水中油传感器.pdf

Y516-C校准标液配置视频.mp4

禹山荧光法水中油传感器标液配置：
1、取1g 硫酸奎宁粉末，溶于50mL 0.05mol/L H2SO4溶液中，转移至1 L容量瓶中，定容至1L，即得1000ppm硫酸奎宁标液；
2、取0.05mL 1000ppm硫酸奎宁标液，转移至1L容量瓶中，用0.05mol/L H2SO4溶液定容至1L，即得50ppb硫酸奎宁标液（等于44ppm水中油值）。

Y516-C校准视频.mp4

Y516-C 水中油传感器校准步骤

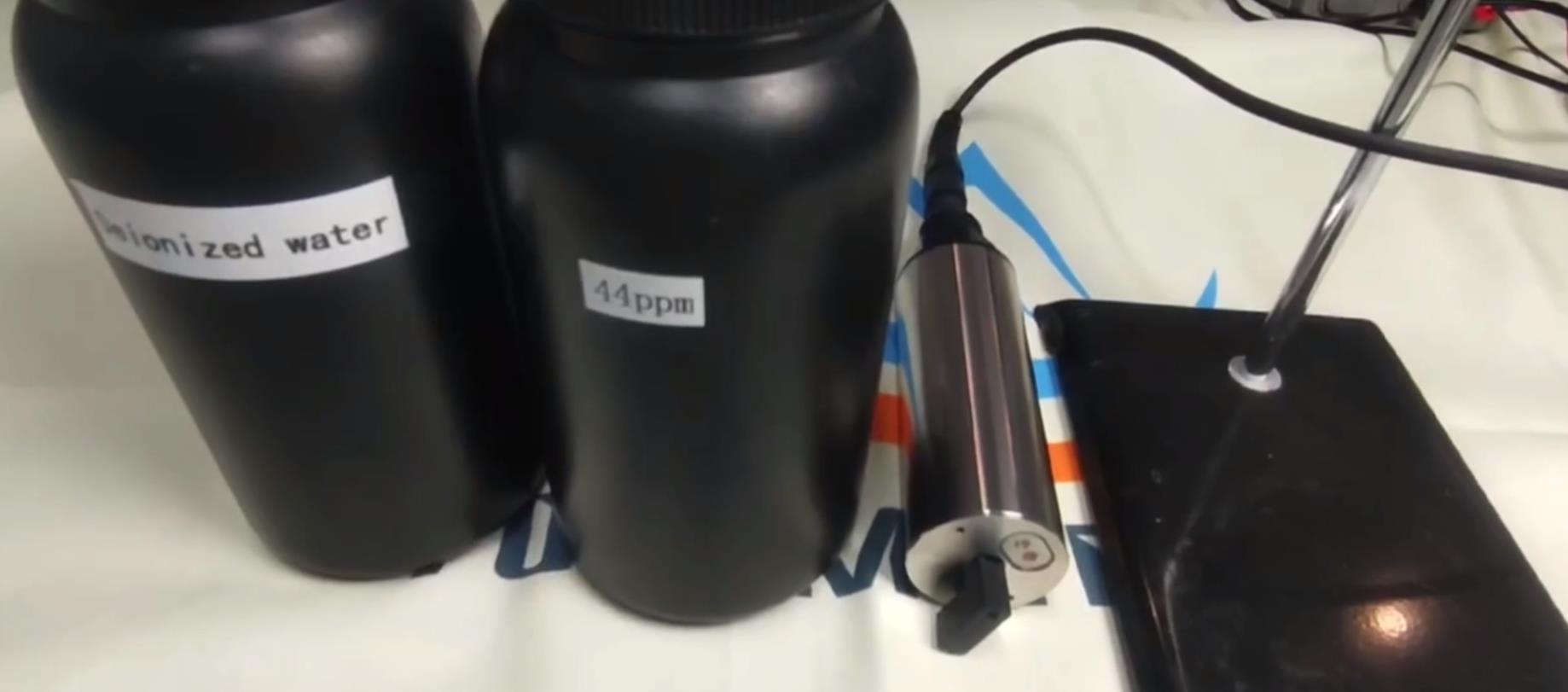

1、所需器具及原材料
所需器具：1L黑色广口瓶2个，铁架台1个，手套1付;
原材料：44ppm水中油标液，蒸馏水或去离子水;


禹山荧光法水中油传感器校准有0点校准，1点校准和2点校准。0点校准在去离子水中完成，1点校准在44ppm水中油标液中完成，2点校准在去离子水和44ppm水中油标液中完成。
2、零点校准步骤（改变B值）
第1步：在1L黑色广口瓶中放入适量的蒸馏水或去离子水，将传感器放入装有蒸馏水或去离子水的黑色广口瓶正中央，不能紧贴黑色广口瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与黑色广口瓶瓶底需要保持＞10cm的距离；
第2步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，在“OIW”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到OIW和温度的实时测量值；
第3步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下，写入“单点/第一点校准值”是0，点击“0点”进行零点校准，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查B值是否正确写入；
第4步：在“OIW”界面下点击“开始”，得到OIW和温度的实时测量值，检查OIW值是否接近0，验证零点校准是否成功。

3、 一点校准步骤（改变K值）
第1步：在1L黑色广口瓶中放入适量的44ppm水中油标液，将传感器放入装有44ppm水中油标液的黑色广口瓶正中央，不能紧贴黑色广口瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与黑色广口瓶瓶底需要保持＞10cm的距离；
第2步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，在“OIW”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到OIW和温度的实时测量值；
第3步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下，写入“单点/第一点校准值”是44，点击“1点”进行一点校准，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值是否正确写入；
第4步：在“OIW”界面下点击“开始”，得到OIW和温度的实时测量值，检查OIW值是否接近44，验证一点校准是否成功。
4、 两点校准步骤（改变K值和B值）

第1步：在1L黑色广口瓶中放入适量的蒸馏水或去离子水，在另一个1L黑色广口瓶中放入适量的44ppm水中油标液；
第2步：将传感器放入装有蒸馏水或去离子水的黑色广口瓶正中央，不能紧贴黑色广口瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与黑色广口瓶瓶底需要保持＞10cm的距离；
第3步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，在“OIW”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到OIW和温度的实时测量值；

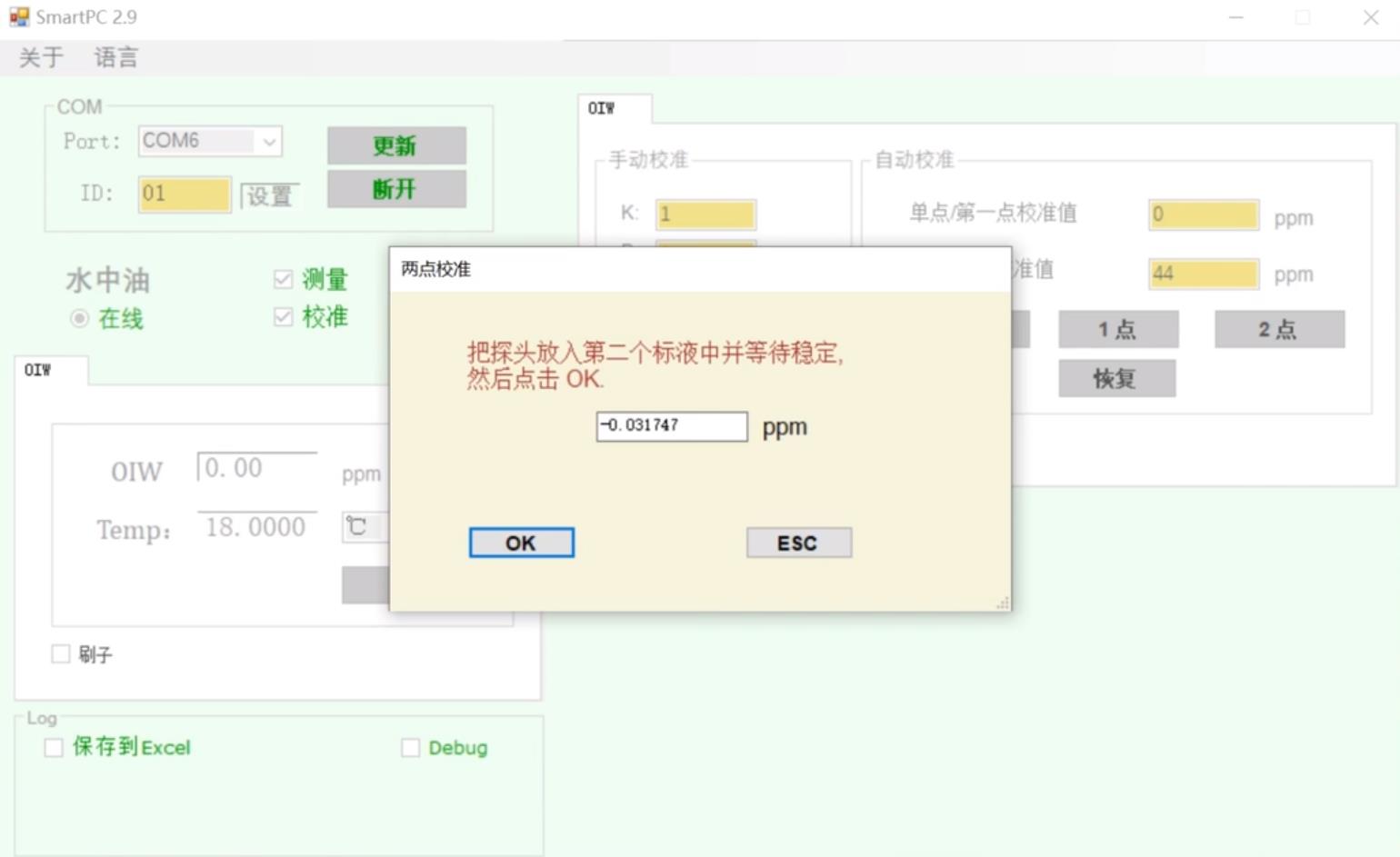

第4步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下，写入“单点/第一点校准值”是0，“第二点校准值”是44，点击“2点”进行两点校准，等待弹出窗口中的数值稳定，点击“OK”，然后将传感器擦干后按照步骤二的方法放入44ppm水中油标液中，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值和B值是否正确写入；
第5步：在“OIW”界面下点击“开始”，得到OIW和温度的实时测量值，检查OIW值是否接近44，然后用蒸馏水或去离子水将传感器清洗一下，擦干后按照步骤二的方法放入蒸馏水或去离子水中，得到OIW和温度的实时测量值，检查OIW值是否接近0，验证两点校准是否成功。
