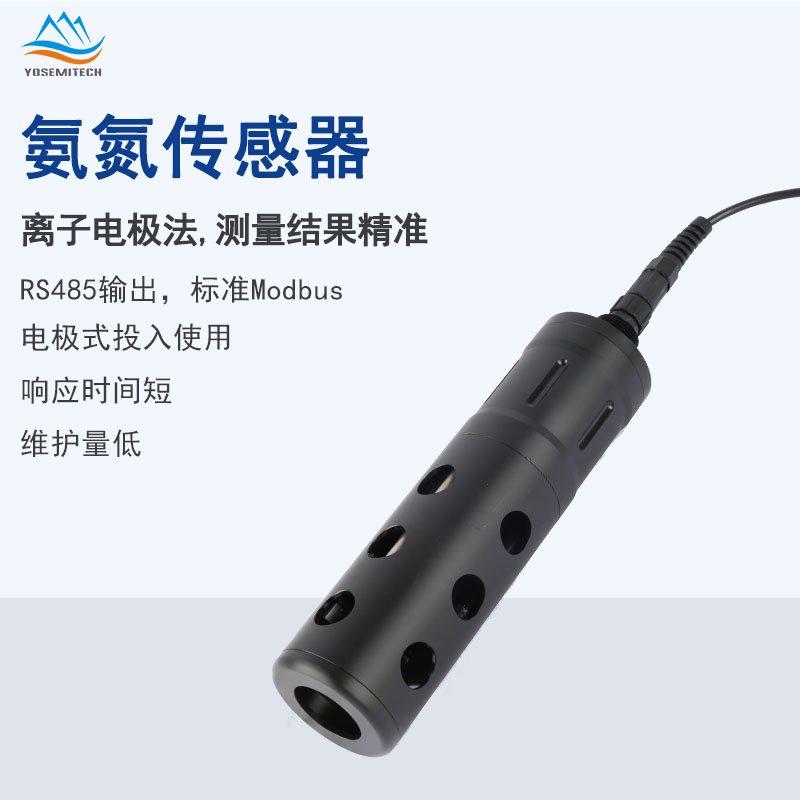

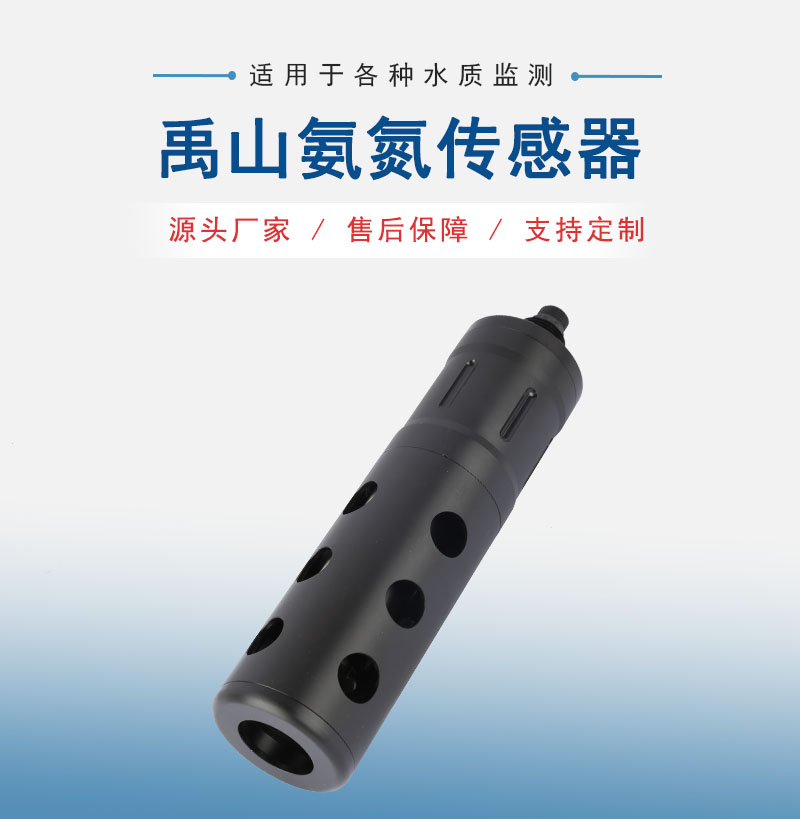

氨氮传感器简介
禹山Y560-A型在线氨氮传感器，无需试剂，绿色无污染，可实时在线监测。标配铵离子电极、pH电极及参比电极（钾离子可选配），在测量水体氨氮过程中、自动pH和温度补偿、使测量值更准确。
Y560-A型在线氨氮传感器可直接投入式安装，相比传统氨氮分析仪，更加经济环保，方便快捷。传感器带有自清洁刷，可以防止微生物附着，使维护周期更长，具有极佳的可靠性。采用RS485输出，支持Modbus，方便集成。
传感器特点：
数字传感器，RS-485输出，支持MODBUS；
无需试剂，无污染，更经济环保；
自动对水体中钾离子（可选）、pH和温度进行补偿；
带有自清洁刷，防止微生物附着，维护周期更长。
注：离子电极仅适用于淡水应用场景，不适用于海水。
氨氮传感器参数
名称 | 氨氮传感器 |
型号 | Y560-A |
量程范围 | 0-100mg/L （可选0~1000mg/L） |
测量精度 | ±10%测量值或±0.5mg/L，取较大值 |
分辨率 | 0.01 mg/L |
pH量程 | 4-10 |
pH精度 | ±0.1pH |
pH分辨率 | 0.01 |

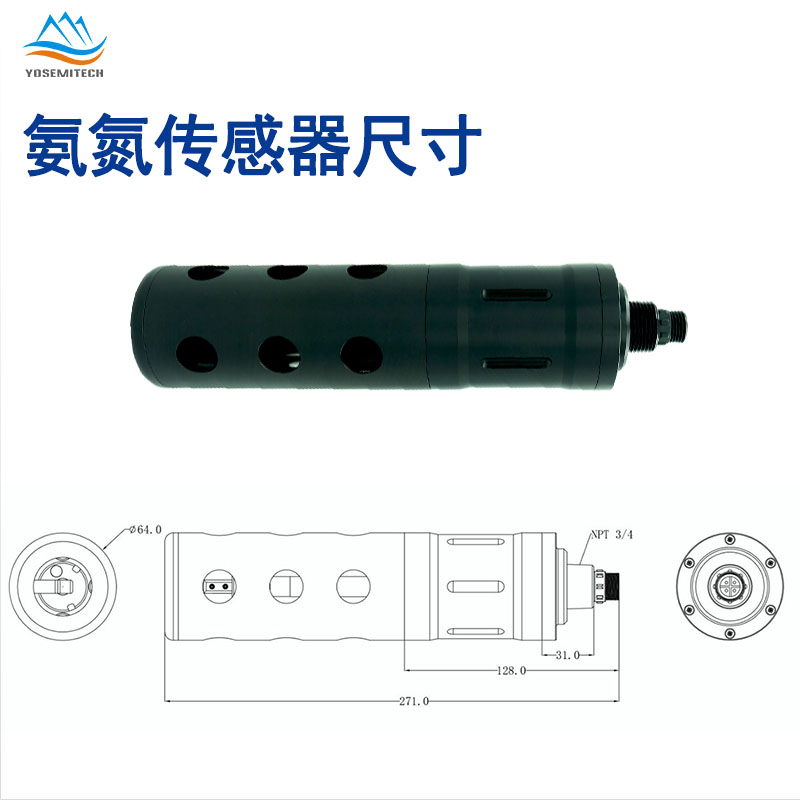

传感器尺寸 | Φ64mm*271mm（带保护罩） |
防护等级 | IP68 |
最深深度 | 水下10米 |
温度范围 | 0 ~ 50℃ |
传感器接口 | 支持RS-485， MODBUS协议 |
装配 | NPT3/4螺纹，浸入式安装 |
电源信息 | DC 9~24V，≥1A |
探头线缆长度 | 10米（默认），可定制 |
校准 | 一点或两点校准 |
外壳材料 | POM |
※以上技术参数均为实验室标液环境下数据；传感器寿命和维护校准频率与实际现场工况有关。※
苏州禹山传感科技有限公司
资料名称
Y560-A自清洁氨氮传感器校准视频.mp4
Y560-A 氨氮传感器校准步骤

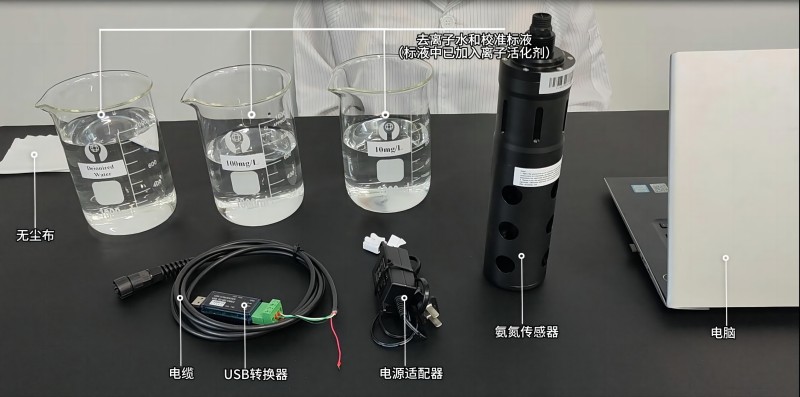

1、所需器具及原材料
所需器具：3个1L烧杯，手套1付
2、校准步骤
氨氮传感器的用户校准方法有两种：1点校准和2点校准。
1点校准在10ppm的标液中完成，改变传感器的K值；
2点校准在10ppm和100ppm的标液中完成，改变传感器k值和B值。
（1）1点校准步骤（改变K值）
第1步：在电脑上打开禹山SmartPC测试软件，点击“连接”和“测量”，在“NH4-N”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值；

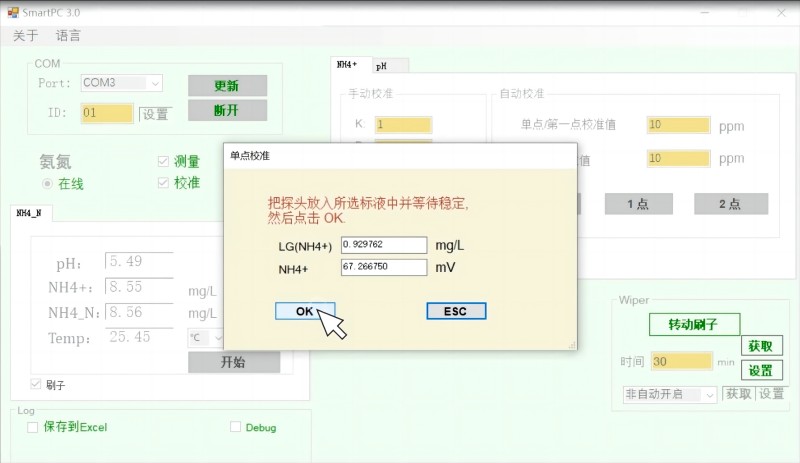

第2步：点击“停止”结束数据测量，然后点击“校准”，在“自动校准”界面下，写入“单点/第一点校准值”10，点击“1点”并等待1点校准值趋于稳定，点击“OK”完成校准。再点击刚才的“获取”，检查K值是否正确写入；
第3步：在“NH4-N”界面下点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值，检查NH4+是否接近10mg/L，验证一点校准是否成功。
（2）2点校准步骤（改变K值和B值）
第1步：在电脑上打开SmartPC测试软件，点击“连接”和“测量”，在“NH4-N”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值；

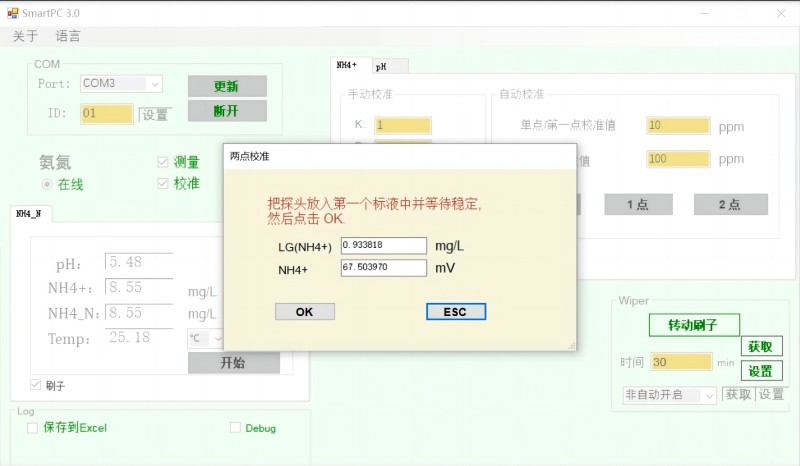

第2步：点击“停止”结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下，写入“单点/第一点校准值”10，“第二点校准值”100，点击“2点”进行两点校准，等待电极在第一个标液中的校准值趋于稳定，点击“OK”。
用蒸馏水或去离子水将传感器清洗干净后擦干，放入第二个标液（100mg/L）中，等待电极在第二个标液中校准值趋于稳定，点击“OK”完成2点校准。再点击刚才的“获取”，检查K值和B值是否正确写入。
第3步：在“NH4-N”界面下点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值，检查NH4+是否接近100mg/L，验证两点校准是否成功。
